O QUE É INVERSOR DE FREQUÊNCIA ?
O inversor de frequência é um equipamento eletrônico capaz de realizar com precisão a variação da velocidade de giro de motores elétricos trifásicos. O nome inversor de frequência é dado por conta da sua maneira de atuação, ele realiza a mudança da velocidade de giro de vários tipos de motores elétricos, com a possibilidade de deixar dentro do padrão do motor, e no seu valor mínimo e máximo suportado.
COMO FUNCIONA O INVERSOR DE FREQUÊNCIA?
O Inversor de Frequência Weg funciona para fazer a alteração da frequência da rede que alimenta o motor, fazendo com que o motor siga frequências diferentes das fornecidas pela rede, que é sempre constante. Dessa maneira, podemos facilmente alterar a velocidade de rotação do motor de modo muito eficiente com o uso do inversor de frequência.Os inversores de frequência são projetados para realizar o controle e modificar a velocidade de motores elétricos e tem a possibilidade de ser utilizado em equipamentos das mais diversas áreas da indústria, como extrusoras, bombas centrífugas, rebobinadoras de papel, ventiladores, entre muitos outros.
O inversores de freqüência são aparelhos capazes de gerar uma tensão em freqüência trifásicas ajustáveis, com o intuito de controlar a velocidade de um motor de indução trifásico. Estes motores quando alimentados diretamente da rede de distribuição de energia elétrica tem uma característica de velocidade constante. Porém, existem vários equipamentos e máquinas cujos processos requerem algum tipo de movimento controlado, tais como, a velocidade de rotação de uma motobomba, neste caso é possível manter a pressão e a vazão desejada constante.
Todo motor acionado por inversor de freqüência oferece, entre outras, a vantagem de economizar energia e impulsionar o desempenho de máquinas e equipamentos. Reduz potencialmente o pico de corrente na partida do motor proporcionando maior vida útil e menor manutenção.
COMO É COMPOSTO O INVERSOR DE FREQUÊNCIA?
O inversor de frequência é na maioria das vezes composto de retificador (AC para DC), filtro, inversor (DC para AC), unidade de frenagem, unidade de disco, unidade de detecção e unidade de processamento de micro, etc. O circuito de controle controla o circuito principal, o circuito retificador converte a energia AC em energia DC do circuito intermediário suavizar a saída do circuito retificador, o circuito inversor reverter corrente contínua em corrente alternada novamente.
Uma unidade do inversor (CSC) funciona a partir da tomada de corrente alternada (monofásico ou trifásico) e primeiro retificando-o em DC, a DC é geralmente suavizadas com Capacitores e muitas vezes um estrangulamento DC antes de ser conectado a uma rede de transistores de potência para transformá-lo em três fases para o motor.
VANTAGENS DE UTILIZAR UM INVERSOR DE FREQUÊNCIA
- Redução no gasto de energia
- Maior controle da frequência
- Maior controle da velocidade
- Inversor de Frequência Preço justo
TIPOS DE INVERSORES DE FREQUÊNCIA
Existem no mercado diversos tipos de inversores de frequência, cada um deles para ser utilizado em um motor diferente. Eles podem ser utilizados em produtos como, extrusoras, rebobinadoras de papel, bombas centrífugas, ventiladores e vários outros produtos dentro da rotina industrial que são alimentados por uma rede elétrica continua. Alguns dos modelos disponíveis:

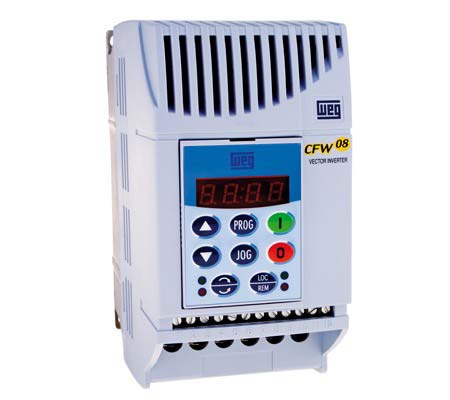

- Inversores de Frequência CFW 08
- Inversores de frequência Weg CFW09

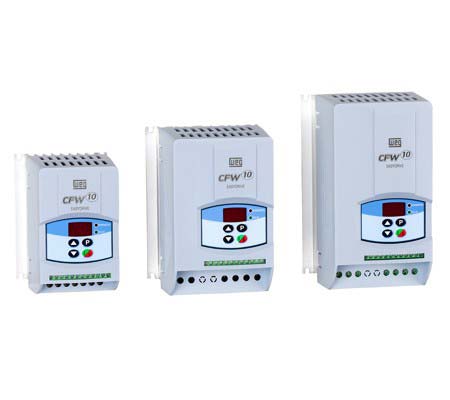

- Inversores de Frequência CFW 10

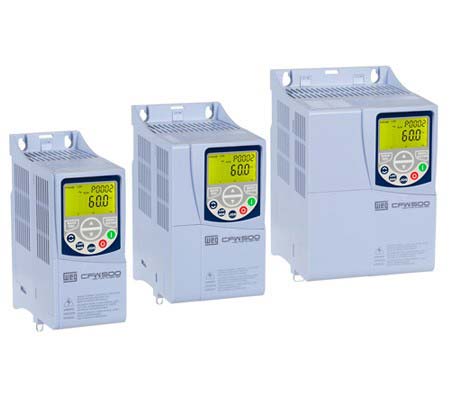

- Inversores de frequência Weg CFW500
- Inversores de frequência Weg CFW700
- Inversores de frequência Weg CFW701 HVAC
- Inversores de frequência Weg CFW-11
- Inversores de frequência Weg Média Tensão
ESPECIFICAÇÕES TÉCNICAS DO INVERSOR DE FREQUÊNCIA
- Potência: 0,25 a 20cv
- Tensão: 200 a 240V, 380 a 480V e 500 a 600V
- Controle V/F (escalar) ou vetorial sensorless
- Alto torque em baixas rotações
- Grau de proteção NEMA 1
- Funções de proteção / sobrecarga integradas
- Frequências de ressonância podem ser evitadas a fim de minimizar o stress mecânico na máquina
- Freqüência de chaveamento variável a fim de minimizar o ruído acústico no motor
- Tempos de aceleração e desaceleração independentemente parametrizáveis
- Comunicação com microcomputador para utilização do software de programação e monitoração SUPERDRIVE
- Frenagem reostática e CC
- Filtros EMC (incorporado)
- Redes: Profibus DP (opcional), CANopen, DeviceNet e Modbus RTU (protocolo incorporado)
- Regulador PID - IHM remota paralela e serial (opcionais)
- Controle sistema Multibombas. IPI Reduzido Produto beneficiado pela Lei de Informática.
COMO UTILIZAR UM INVERSOR DE FREQUÊNCIA?
Para utilizar esse equipamento é necessário ter um motor elétrico de rede continua. O inversor de frequência precisa ser conectado ao motor, e através de seus medidores é possível realizar as mudanças de frequência, tem a possibilidade de colocar o motor na sua velocidade miníma, máxima, e todas as variações entre elas. A frequência do motor esta diretamente ligada a velocidade que o mesmo pode atingir, todos os motores possuem um valor específico de partida.
Manutenção e Assistência técnica
- Assistência técnica de inversor de frequência weg
- Conserto de inversor de frequencia
- Reparo inversor de frequência
HISTÓRIA DO INVERSOR DE FREQUÊNCIA
Antes de ser inventado, o grande problema era como cessar a passagem da energia dentro do mesmo. Com esse advento muitas coisas foram possíveis, como por exemplo o não superaquecimento do motor (consequentemente não queimando) com uma corrente contínua, é quase que impossível realizar o controle de giro dos motores elétricos, porém hoje já é possível realizar esta alternância na energia recebida pelo motor, utilizando um inversor de frequência. Assim auxiliando no processo de transformar a corrente contínua em uma corrente alternada. Esse processo é muito semelhante ao sistema dos interruptores de energia simples que temos em nossas casas. E além disso, ainda tem a possibilidade de ser utilizado na idealização de novos e mais potentes motores elétricos, tanto para indústria de ventilação, como para indústrias metalúrgicas.
